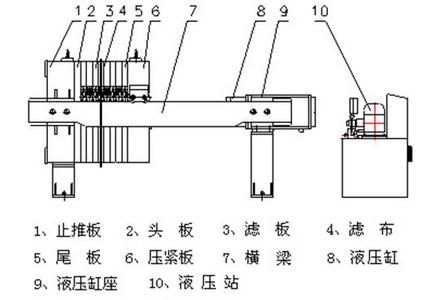

壓濾機結構圖

時間:2021-08-09 10:34:19 點擊:0


  1,止推板,當壓濾機油缸頂緊濾板時,濾板全部推到止推板,此時,濾板排成一列,形成濾室.止推板中間是進料孔.

  2,頭板,圖中在止推板右側的好的塊濾板

  3,濾板,多采用聚丙烯材質,高級的有增強聚乙烯材質,能承受更大的進料壓力.壓濾機過濾物料的濾室,所有物料通過止推板進料孔進入濾室.

  4,濾布,濾布是攔截物料中的顆粒的一種布,材質很多,常見的由丙綸材質,當物料,也就是污水,通過止推板的中孔進入濾室時,污水中的顆粒被攔截在濾布一側,污水中的水透過濾布流向?yàn)V板底部,濾布的透水性好不好,決定了出液的清濁程度,以及泥餅的干濕程度.隨著進料越來越多,濾布上的固體顆粒越來越多,較后形成泥餅

  5,尾板,圖中壓緊板左側的好的塊濾板

  6,壓緊板,又稱為推進板,推進板和油缸連接,推動濾板到止推板

  7,大梁,濾板架在大梁上,大梁上一側有軌道

  8,液壓站,10,液壓站,壓濾機的動力來源,里面有油泵,電機,液壓元器件,油箱等

  9,液壓缸座,主要有兩個地方,進油孔,出油孔

      陜西華星佳洋裝備制造有限公司生產的壓濾機,結構合理,經久耐用,進料壓力高,無需二次壓榨,價格便宜,電話咨詢:13891481115
