(一)機架的安裝
1．壓濾機地基
1．壓濾機地基
(1)地基結構應由建筑工程人員按負荷的情況進行設計,基礎平面應光滑，并按圖預留二次澆鑄孔。待地基達到強度要求后，將壓濾機安裝就位。
(2)機架進行水平及主梁內對角線找正后，止推板端基礎二次灌漿,標高以卸渣操作方便為準，同時應考慮廠房下水地溝的開設。
2．濾板安裝:壓濾機就位后,就可以安裝濾板。由于濾板比較重，應在壓濾機的正上方安裝一架小型天車，以方便安裝和更換濾板的使用。
3．濾布的裁剪和安裝
濾布可根據物料性質來選擇(也可由用戶提出具體條件,由我廠選配)。壓濾機的濾布，可根據濾板的尺寸和進料形式，開出進料口和出液口折搭在濾板上，長度和寬度稍大于濾板的尺寸。濾布與濾板對應孔的大小，應以對應孔徑的95%左右為宜。(開孔前濾布應進行縮水處理)
(二）液壓站、電控箱的安裝
1．液壓站一般放到壓濾機的附近，用戶可以選擇適當?shù)牡胤綌[放;電控箱應擺放到操作方便之處(先將位置確定下來，以便接線)﹐之后，就可以布置接線用管路,將線穿好待接。約需要兩桶液壓油。液壓油用戶自備。)管(用戶自備，需經過酸洗處理，去除管內銹質及焊渣)焊接起來即可。
2.電氣的安裝
(1)壓濾機 PLC電控柜外部配線應按外部接線圖進行﹐但應注意以下事項:
?、匐娍毓裢獠康慕咏_關、限位開關、電接點壓力表等+24V直流輸入信號線，應與高電壓、大電流的主回路線保持一定距離，當不能分開距離附設時，必須采用屏蔽電纜并接地。
PLC的接地端必須采用第三種以上的接地,接地線盡量短，并在2平方毫米上接地電阻小于100 2，決不能與動力接地線接在一起。
3控制柜外殼應作保護性接地,接地電阻應小于4 Q2。
?、芙咏_關探測距離的調整︰各種限位開關探測距離的調整一般不太嚴格﹐調整距離在10 毫米以內即可。
(2）接線:此時要將電控柜的出線端子,與液壓站和前支架上的接線端子之間用多芯電線連接起來,注意線號要一一對應。較后將總電源接進電控柜即電控箱共接出兩路線:液壓站和前支架護板內。一般每股線均留備用線。
(三)進料管路系統的安裝
管道的安裝可根據管口尺寸，結合用戶現場實際進行安裝,應注意管路的安裝、使用及維修必須方便,管道不得接錯,管線也盡量短。

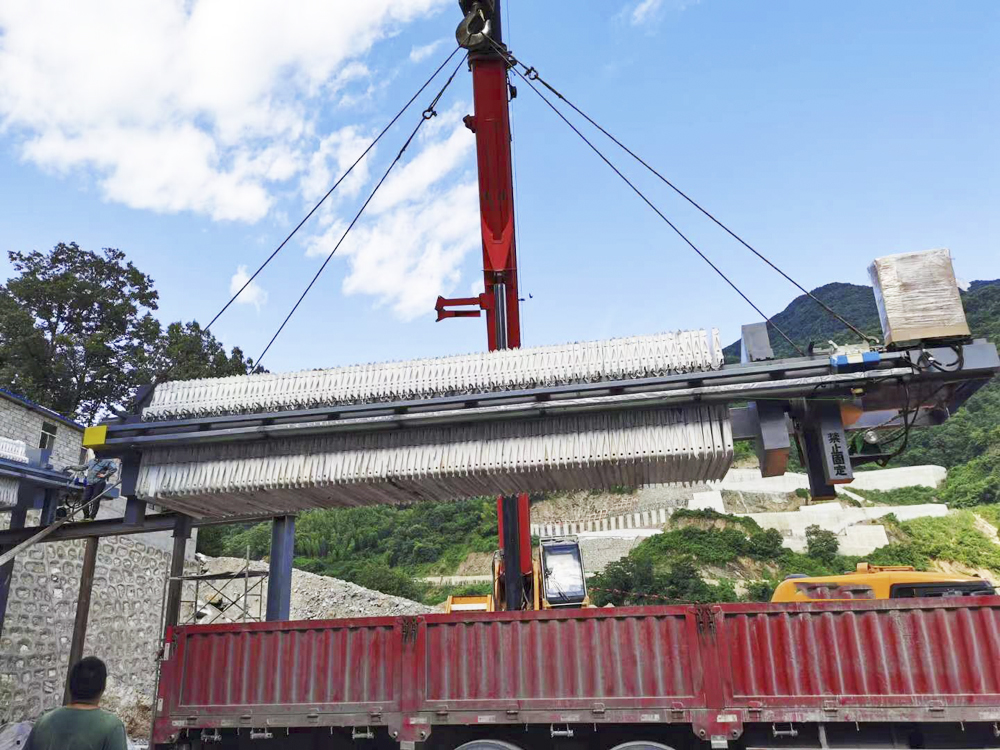

正在安裝的板框式壓濾機
