自動廂式壓濾機

時間:2020-09-29 11:12:35 點擊:0

  一、自動廂式壓濾機簡介:

  自動廂式壓濾機控制系統為機-電-液一體化設計,程控電控PLC程序調節器采用德國西門子公司產品(可正常運行30萬次無障礙);預留DCS遠程集散接口。功能包括:自動控制進料、壓緊、松開、自動卸餅、接液翻板、自動移動功能等全過程控制,可程序自動操作也可手動操作,采用意大利迪美公司變頻電機拉板技術,既降低了故障率又減少了能耗。

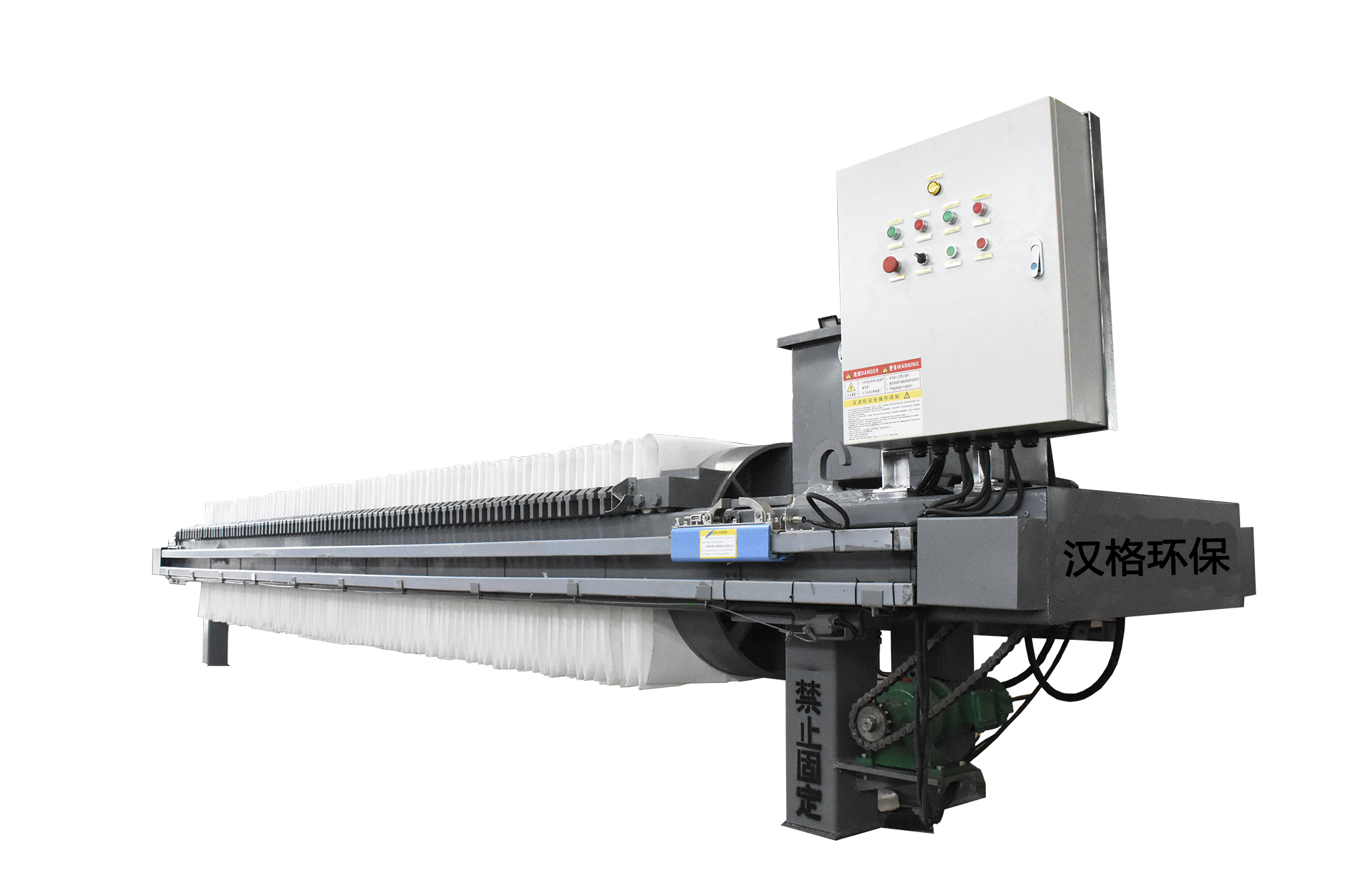

自動廂式壓濾機
自動廂式壓濾機

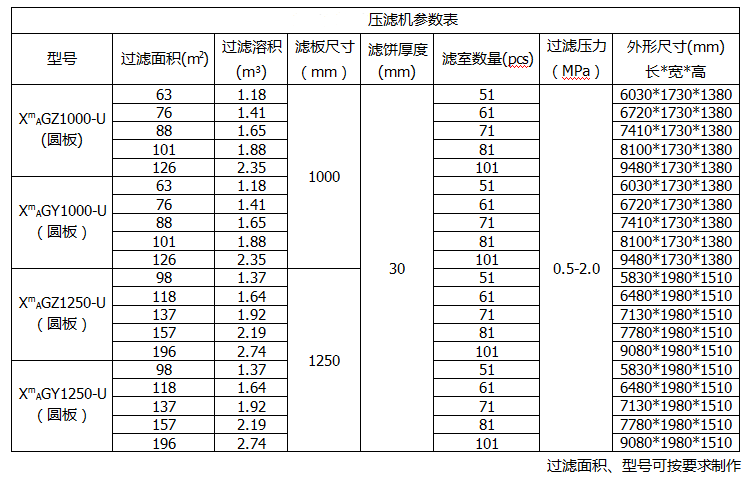

自動廂式壓濾機參數

自動廂式壓濾機參數


  二、自動廂式壓濾機結構與工作原理:

  1.壓濾機由機架、濾板、壓緊系統(手動、機械、液壓三種形式)和電氣控制柜組成。

  2.機架部分起支撐壓緊裝置和濾板的作用,由機座、推板、尾板和主梁組成。

  3.濾板安裝在尾板和推板之間的主梁上,其間夾著濾布。

  4.工作時,由壓緊裝置(油缸活塞桿或絲杠)推動推板,將位于推板和尾板之間的濾板和濾布?jí)壕o,被壓緊的濾板與濾板之間就形成了濾室,由料泵壓入的物料從尾板進料孔進入各個濾室,固體顆粒被截留在濾室內,并形成濾餅,液體則透過濾餅和濾布由出液孔排出機體外。若需要對濾餅進行洗滌,可用尾板上的洗液扣通入洗滌水對濾餅進行洗滌。同樣若需將濾餅吹開,可由洗液口通入壓縮空氣,將濾餅吹開

  5.自動廂式壓濾機機架的結構與廂式壓濾機架相同,只有過濾部分是一板一框和濾布組成,板框空間是濾室。

  6.壓濾機的液流形分為明流、暗流。明流是指濾液從每塊濾板的出液孔直接排出機外;暗流是指各塊濾板的濾液匯合起來由出液孔道排出機外。

  三、自動廂式壓濾機的結構:

  自動廂式壓濾機主要由三大部分組成,即:機架部分、過濾部分、壓緊裝置。壓濾機工作時,轉動手輪,通過小齒昏、大齒輪,帶動絲杠推動壓緊板,將位于壓緊板和止推板之間的濾板和過濾介質(濾布)壓緊,以保證帶有工作壓力的被過濾物料(料漿)在濾室內進行加壓過濾。

  1.機架部分:機架構成壓濾機的基礎,用以支撐過濾機構、連接其它部件,它主要由止推板、壓緊 板、壓緊部分和主梁組成;

  2.過濾部分:是由以一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質(濾布)組成,形成 一個個過濾單元(濾室);

  3.壓緊部分:它是壓濾機的動力裝置,主要部件有小齒昏、大齒輪、絲杠等。整機結構設計合理,性能穩定可靠,操作簡單,維修方便,適用范圍廣,是懸浮液分離的理想設備。

  【溫馨提示】網站中標識的介紹參數僅做參考,根據原料浮動及具體細節以來電咨詢?yōu)闇?zhǔn),歡迎新老客戶來公司考察面談。全體員工竭誠為您服務!全國服務熱線:13891481115
漢格環保壓濾機和壓濾機專用泵產品
華星佳洋壓濾機和壓濾機專用泵產品

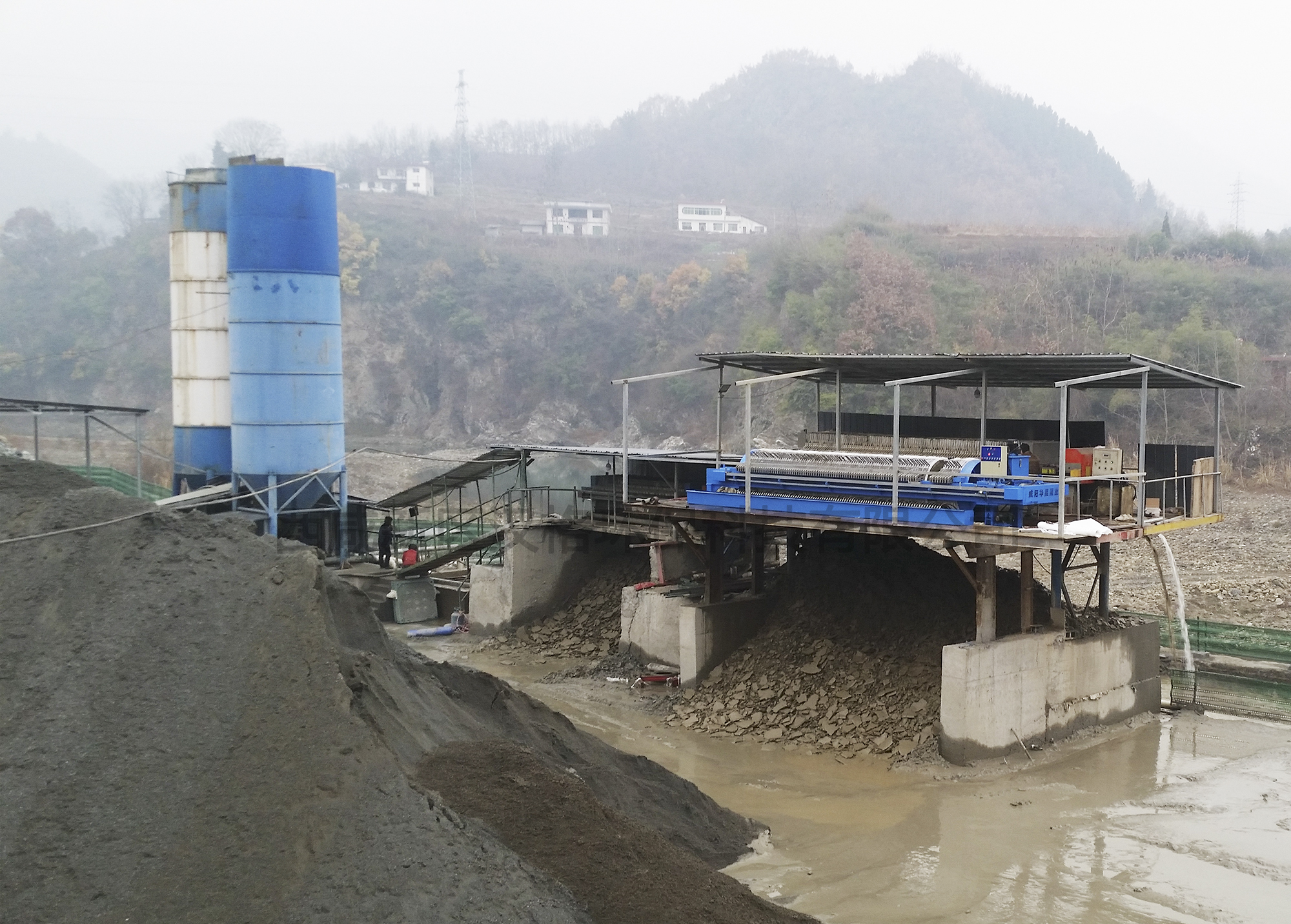

洗沙現場
洗沙現場

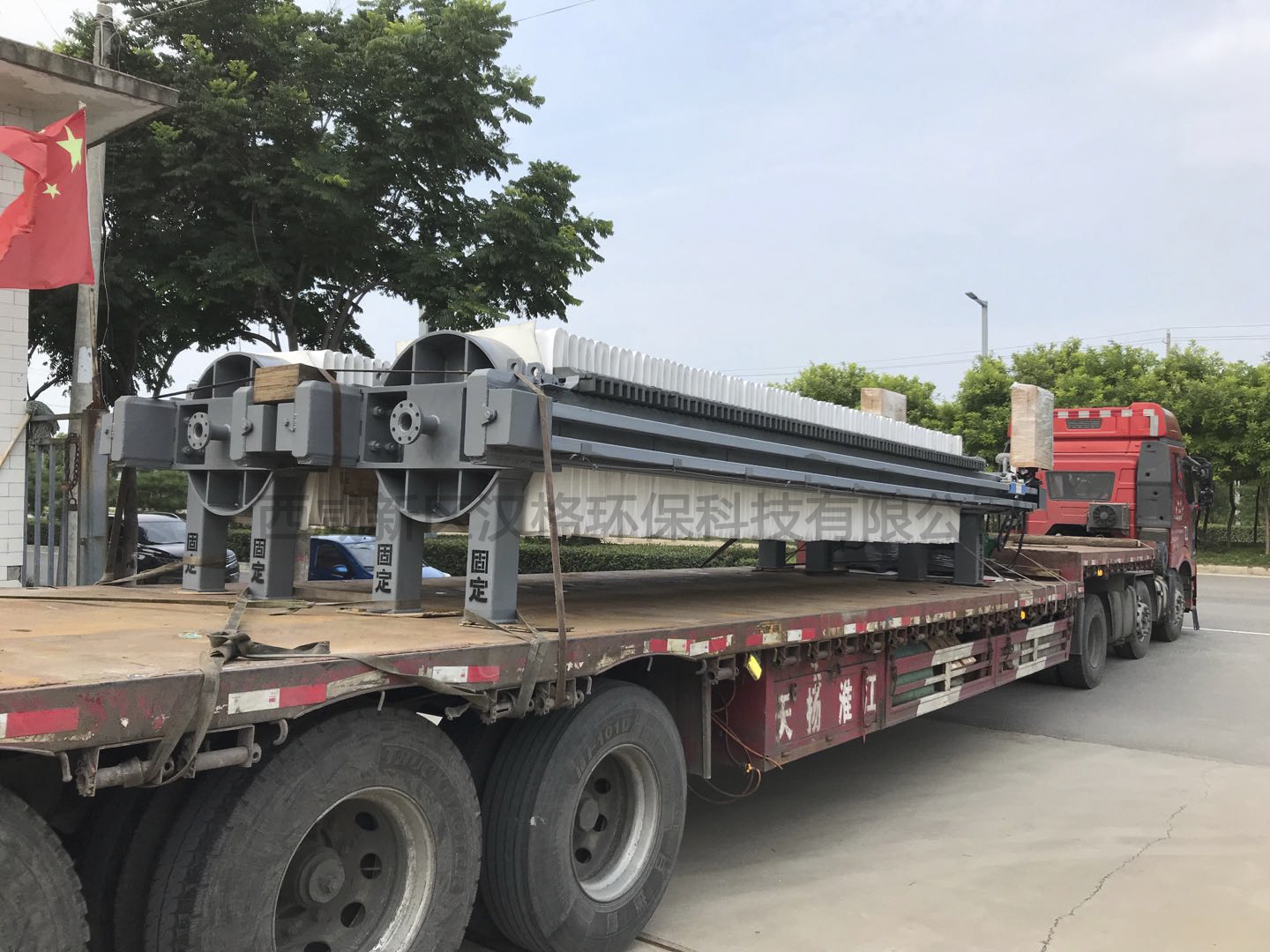

發貨圖片
發貨圖片

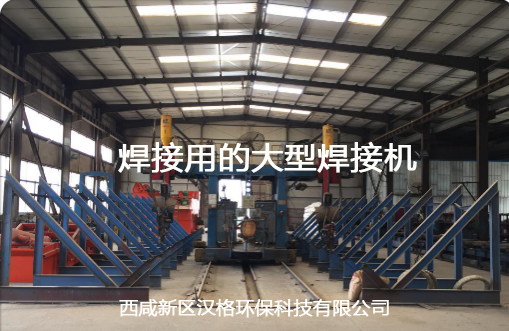

焊接用的大型焊接機
