1000廂式壓濾機

時間:2020-09-30 10:13:38 點擊:0

  1000廂式壓濾機詳細信息:

  1000廂式壓濾機的工作原理板式過濾室由平板濾板和空心濾板組成。 濾布固定在板框上。 這是早期主壓濾機的形式。 壓濾機主要優點是更換濾布方便。 缺點是效率低,過濾效果不好,濾板容易壞; 箱式壓濾機的過濾室由兩個相鄰的凹形過濾板組成。

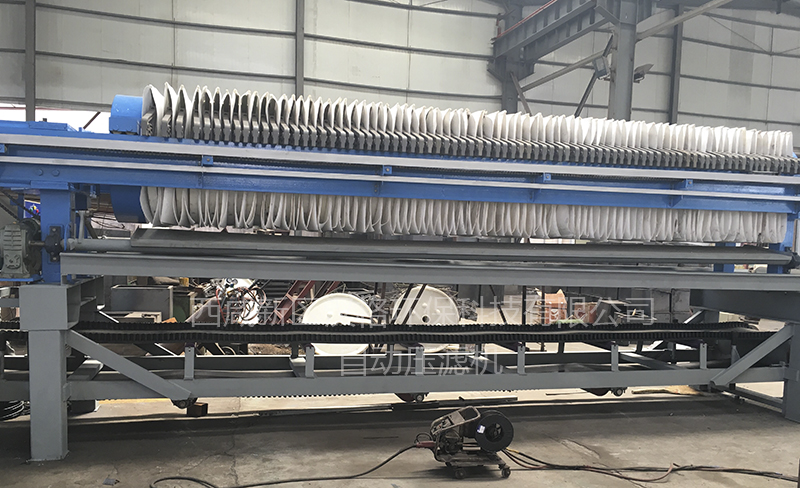

1000廂式壓濾機
1000廂式壓濾機

  產品展示:

  結構由三部分組成:

  機架

  機架是壓濾機的基礎部件,兩端是止推板和壓緊頭,兩側的大梁將二者連執著起來,大梁用以支撐濾板、濾框和壓緊板。

  1、止推板:它與支座連接將壓濾機的一端坐落在地基上,廂式壓濾機的止推板中間是進料孔,四個角還有四個孔,上兩角的孔是洗滌液或壓榨氣體進口,下兩角為出口(暗流結構還是濾液出口)。

  2、壓緊板:用以壓緊濾板濾框,兩側的滾輪用以支撐壓緊板在大梁的軌道上滾動。

  3、大梁:是承重構件,根據使用環境防腐的要求,可選擇硬質聚氯乙烯、聚丙烯、不銹鋼包覆或新型防腐涂料等涂覆。

  壓緊機構

  手動壓縮,機械壓縮,液壓壓縮。

  1.手動壓縮:用螺旋式機械千斤頂推動壓板,按壓濾板。

  2.機械壓縮:壓緊機構由電機(帶先進的過載保護器)減速器,齒輪,螺釘和固定螺母組成。 壓實時,電機向前旋轉,驅動減速器和齒輪,使螺桿在固定螺母中旋轉,推動壓板按壓濾板和濾框。 當壓力越來越大時,電動機的負載電流增加。 當電流值設置為保護器時,達到較大的壓力,電機切斷電源并停止旋轉,因?yàn)槁葆敽凸潭ň€具有可靠的自鎖螺旋角,可以可靠地保證壓縮狀態。 工作流程。 縮回時,電機反轉。 當按下板上的壓力塊時,它會在接觸行程開關時返回到停止?fàn)顟B(tài)。

  3.液壓壓縮:液壓壓縮機構由液壓站,氣缸,活塞,活塞桿和活塞桿與壓縮板連接,哈弗蘭卡液壓站結構組成:電機,油泵,安全閥(調節壓力)換向閥 ,壓力表,油路,油箱。 當按壓液壓機時,液壓站供應高壓油,由氣缸和活塞形成的部件室充滿油。 當壓力大于壓縮板的摩擦阻力時,壓力板在壓力下緩慢地壓過濾板。 當緊固力達到安全閥設定的壓力值(由壓力表指針顯示)時,按下過濾板,過濾器框架(板框架型)或過濾板(箱型),安全閥開始 卸貨 當電動機電源切斷時,按壓動作完成。 縮回時,換向閥正在反轉,壓力油進入氣缸的桿腔。 當油壓可以克服壓板的摩擦阻力時,壓板開始后退。 當液壓是自動壓力保持時,壓力由電接觸壓力計控制,壓力計的上限指針和下限指針設定為過程所需的值。 當壓力達到壓力表的上限時,電源當泵切斷時,油泵停止供電。 由于油回路系統中可能發生的內部泄漏和外部泄漏,壓力降低。 當壓力降低到壓力計的下限時,電源接通,油泵開始供油,當壓力達到上限時,電源被切斷。 油泵停止供油,該循環用于實現在過濾材料過程中確保壓力的效果。

  過濾機構

  過濾機構由濾板,濾框,濾布和壓力膜組成。 濾板的兩側都用濾布覆蓋。 當需要壓力膜時,一組濾板由隔膜板和側板組成。 隔膜板在基板的兩側覆蓋有橡膠隔膜,濾布覆蓋在隔膜的外側,側板是普通的濾板。 材料從止推板的時間孔進入每個過濾室,由于孔徑大于過濾介質(濾布),固體顆粒被捕集在過濾室中,濾液從出液孔流出 在濾板下面。 當濾餅需要干燥時,除了用隔膜壓制之外,可以使用壓縮空氣或蒸汽通過洗滌口,并且氣流從濾餅中的水中洗掉以降低濾餅的水分含量。 濾餅。

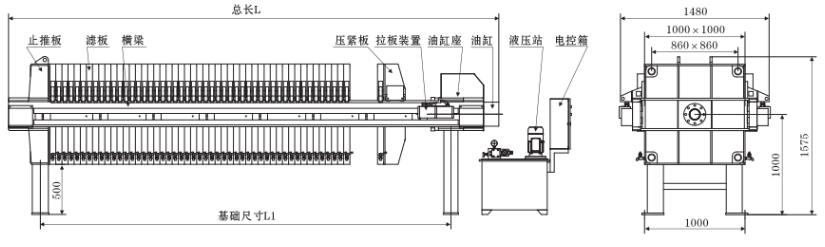

  機械裝配圖:
機械裝配圖
