廂式壓濾機圖片。根據其附件廂式壓濾機圖片型號上，自動拉板機構可分為幾類，如側梁間歇拉板式、懸臂梁連續拉板式、一至三次開板快速開板式、小氣缸異形機械手等。本文討論了側梁間歇拉板式。 側梁間歇拉板機械手由液壓動力或扭矩馬達通過減速裝置驅動，通過時間繼電器或壓力繼電器控制和溢流閥進行過載保護，兩側梁上的左機械手和右機械手由傳動鏈驅動，一個接一個同步拉濾板，廂式壓濾機圖片機械手被牽引板后退和停止碰撞塊組影響在主梁的前后終端位置，該位置由行程(接近)開關電檢測和控制。

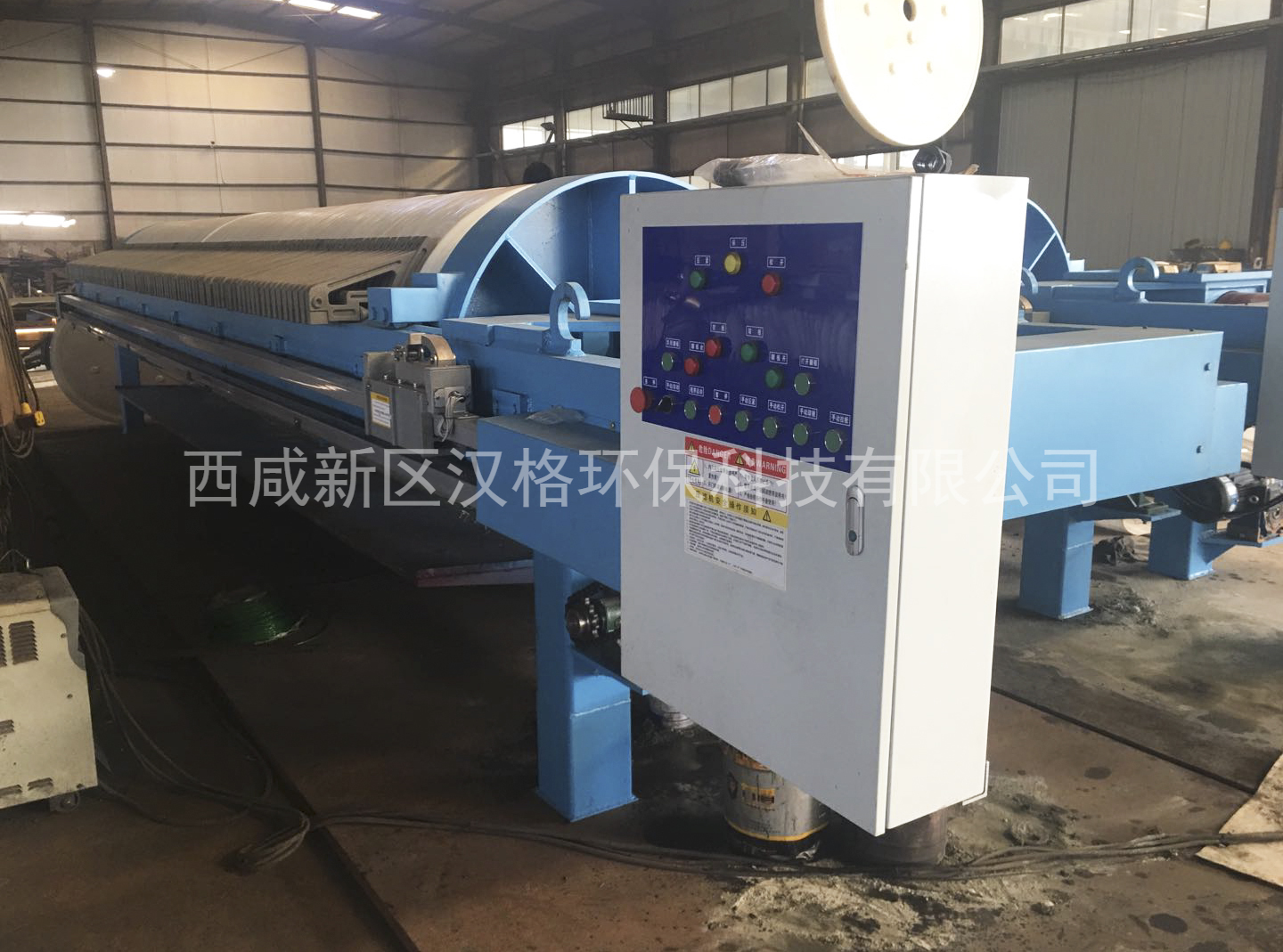

廂式壓濾機圖片
機械手是繪圖板系統的核心，廂式壓濾機的性能直接關系到畫板過程的順利實現。 看看國內外制造商開發的機械手，它們就像一百朵盛開的鮮花。 作者討論了幾個已經設計、改造并實際使用多年的機械手的優缺點，以便分析問題，并期待進一步的改進和提高。

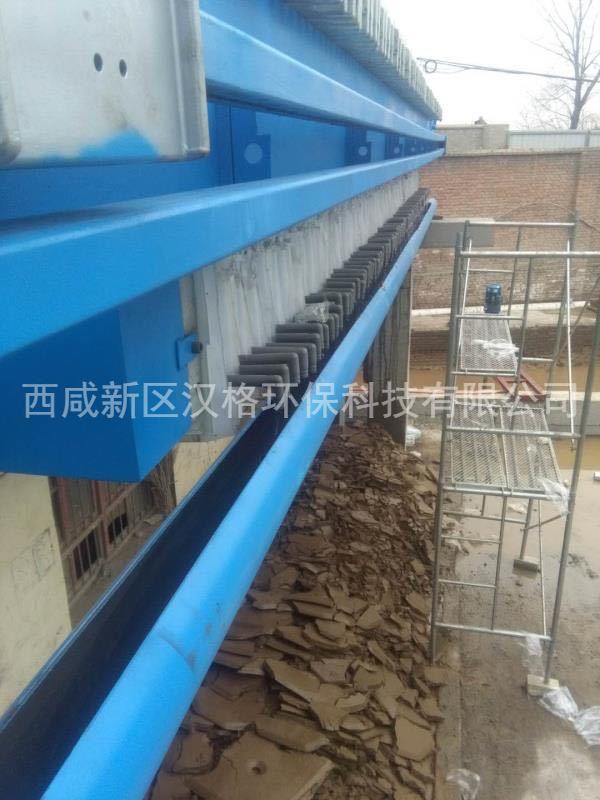

機械手是吸收相關結構設計的廂式壓濾機圖片通過變形改進操縱器。廂式壓濾機圖片機械手拉板工作時，在扭簧的牽引下，拉板被止動爪拉回。
具體來說，當機械臂拉板接觸濾板手柄的右端面時，壓下止動爪順時針轉動，避開手柄的右端面，穿過手柄，當?shù)竭_手柄的左端面時，止動爪在扭簧的作用下轉動，復位并停在兩個濾板手柄之間的間隙處；當?shù)竭_時間繼電器中設定的時間時，傳動系統反轉，左右操縱器將濾板同步拉回到壓板側。

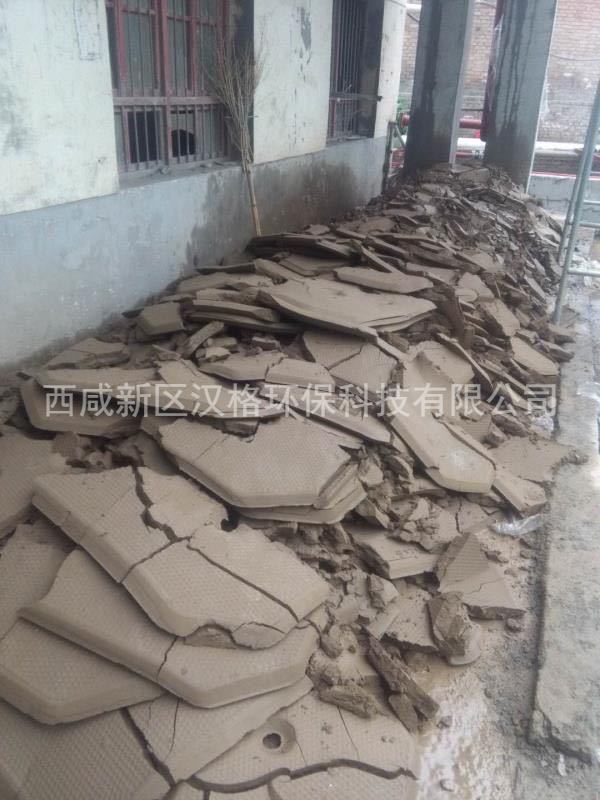

當?shù)竭_時間繼電器設定的拉動時間時，機械手進入下一個拉動周期(一個周期約為6秒) 在拉盤過程中，為了配合手動輔助鏟餅，拉盤動作需要隨時控制。通常，拉動開關或推拉桿需要配置成控制啟動和停止。此外，節流閥和速度調節閥可以配置用于速度調節。
廂式壓濾機圖片是工業生產中分離液體和固體的過濾裝置 只要工業生產過程中需要液固分離，廂式壓濾機圖片經常使用，但是，在運行過程中會出現一些故障，如板框之間滲水。
