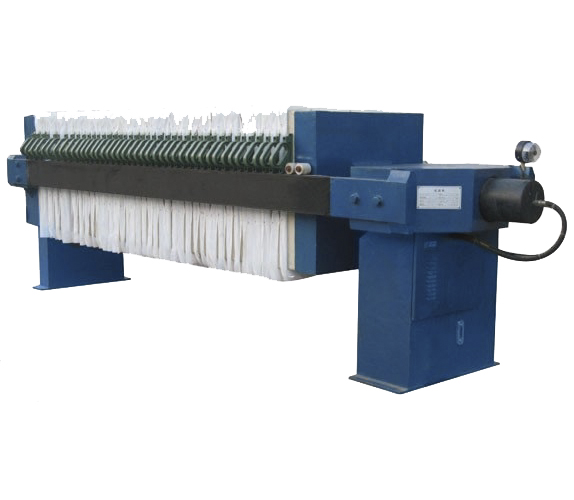

板框壓濾機的機械設計

時間:2019-05-22 10:37:50 點擊:0

  濾框和濾板的一個對角上分別開有圓孔,若干個濾框和濾板的圓孔重疊后組成兩個通道,其中一個是懸浮液通道,另一個是濾液通道。濾框內側上角設計有暗道與圓孔相通,濾板下角開設的暗道與板面排液溝槽相通,當板和框裝合時在濾框兩側覆蓋濾布,形成了可容納懸浮液及濾渣的濾室。為了防止泄漏,常在濾板和濾框問用橡膠密封圈密封。

  板框壓濾機支架一端固定了一個不帶溝槽和暗道的板,稱為終板,過濾前,在終板一側安裝濾框,然后再將濾布覆蓋在濾框的另一側,再安裝第二塊板,接著再安裝第二個濾框,如此循環將板和框裝合在支架上,后用壓緊裝置將板和框壓緊。此時,懸浮液通道與濾室相通,濾液通道與板上溝槽相通。在泵的作用下懸浮液進入濾室,濾液穿過濾布沿板上溝槽進入濾液通道流出,濾渣則被截留在濾室中,待框內充滿濾餅后可通入清水洗滌濾餅,隨后停止過濾。

  板框壓濾機的操作過程可分為裝合、過濾、洗滌、卸渣、整理五個步驟。其主要優點有構造簡單,過濾壓力高,便于用耐腐蝕材料制造,操作靈活,過濾面積大,占地省,過濾面積可根據生產任務調節。其主要缺點是間歇操作,勞動強度大,產生效率低。
