板框壓濾機工作原理(圖)

時間:2018-03-19 08:04:54 點擊:0

  我們都知道壓濾機分為廂式壓濾機、板框壓濾機、帶式壓濾機、立式壓濾機、隔膜壓榨壓濾機等。板框式壓濾機是懸浮液固、液兩相分離的理想設備,具有輕巧、靈活、可靠等特點。下面,中大壓濾機為您著重講述板框壓濾機的工作原理及內部結構。

  板框壓濾機工作原理:

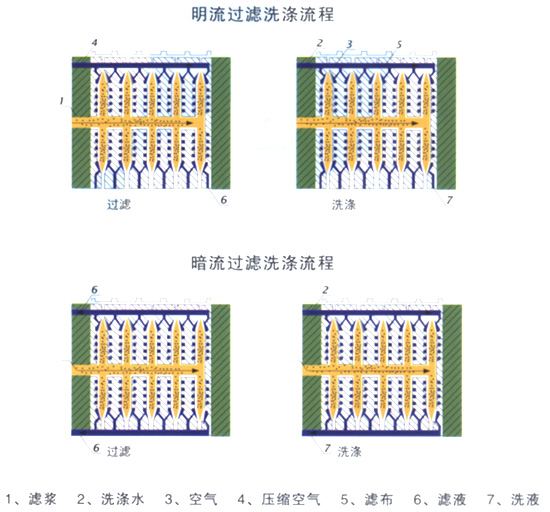

  板框壓濾機工作原理圖片




  壓濾機用于固體和液體的分離。與其它固液分離設備相比,壓濾機過濾后的泥餅有更高的含固率和優良的分離效果。固液分離的基本原理是:混合液流經過濾介質(濾布),固體停留在濾布上,并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布,成為不含固體的清液。

  隨著過濾過程的進行,濾餅過濾開始,泥餅厚度逐漸增加,過濾阻力加大。過濾時間越長,分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。壓濾機除了優良的分離效果和泥餅高含固率外,還可提供進一步的分離過程:

  在過濾的過程中可同時結合對過濾泥餅進行有效的洗滌。

  從而有價值的物質可得到回收并且可以獲得高純度的過濾泥餅。

  板框式壓濾機內部結構




  板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽,其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔,組裝后構成完整的通道,能通入 懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上,由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室,在濾 布上形成濾渣,直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道,集中排出。過濾完畢,可通入清洗滌水洗滌濾渣。洗滌后,有時還通入壓縮空氣,除 去剩余的洗滌液。隨后打開壓濾機卸除濾渣,清洗濾布,重新壓緊板、框,開始下一工作循環。

  板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下,操作壓力一般為0.3~0.6兆帕,特殊 的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形,濾框的內邊長為 320~2000毫米,框厚為16~80毫米,過濾面積為1~1200米2。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不 銹鋼、聚丙烯和橡膠等材料制造。

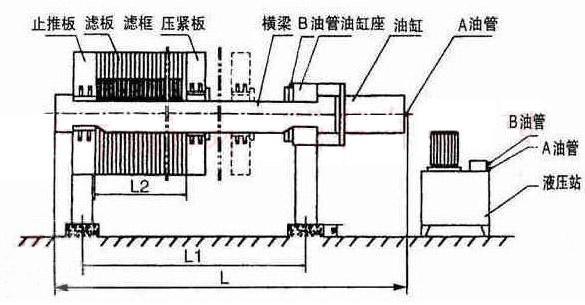

  板框式壓濾機主要由止推板(固定濾板)、壓緊板(活動濾板)、濾板和濾框、橫梁(扁鐵架)、過濾介質(濾布或?yàn)V紙等)、壓緊裝置、集液槽等組成(參見附圖一-一八),其中過濾介質和集液槽由用戶自備,也可由本廠代配。

  板框壓濾機有手動壓緊、機械壓緊和液壓壓緊二種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊;機械壓緊是電動機配H型減速箱,經機架傳動部件推動壓緊板壓緊;液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架,機架上壓緊板與壓緊裝置餃接,在止推板和壓緊板之間依次交替排列著濾板和濾框,濾板和濾框之間夾著過濾介質;壓緊裝置推動壓緊板,將所有濾板和濾框壓緊在機架中,達到額定壓緊力后,即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室),固體顆粒被過濾介質截留在濾室內,濾液則透過介質,由出液孔排出機外。

  壓濾機的出液有明流和暗流兩種形式,濾液從每塊濾板的出液孔直接排出機外的稱明流式,明流式便于監視每塊濾板的過濾情況,發現某濾板濾液不純,即可關閉該板出液口;若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式,暗流式用于濾液易揮發或?yàn)V液對人體有害的懸浮液的過濾。

  壓濾機根據是否需要對濾渣進行洗滌,又可分為可洗和不可洗兩種形式,可以洗滌的稱可洗式,否則稱為不可洗式??上词綁簽V機的濾板有兩種形式,板上開有洗滌液進液孔的稱為有孔濾板(也稱洗滌板),未開洗滌液進液孔的稱無孔濾板(也稱非洗滌板)??上词綁簽V機又有單向洗滌和雙向洗滌之分,單向洗滌是由有孔濾板和無孔濾板組合交替放置;雙向洗滌濾板都為有孔濾板,但相鄰兩塊濾板的洗滌應錯開放置,不能同時通過洗滌液。
