板框壓濾機結構圖

時間:2024-07-24 08:20:13 點擊:0

  板框壓濾機是一種常用的固液分離設備,其結構主要由以下幾個部分組成:

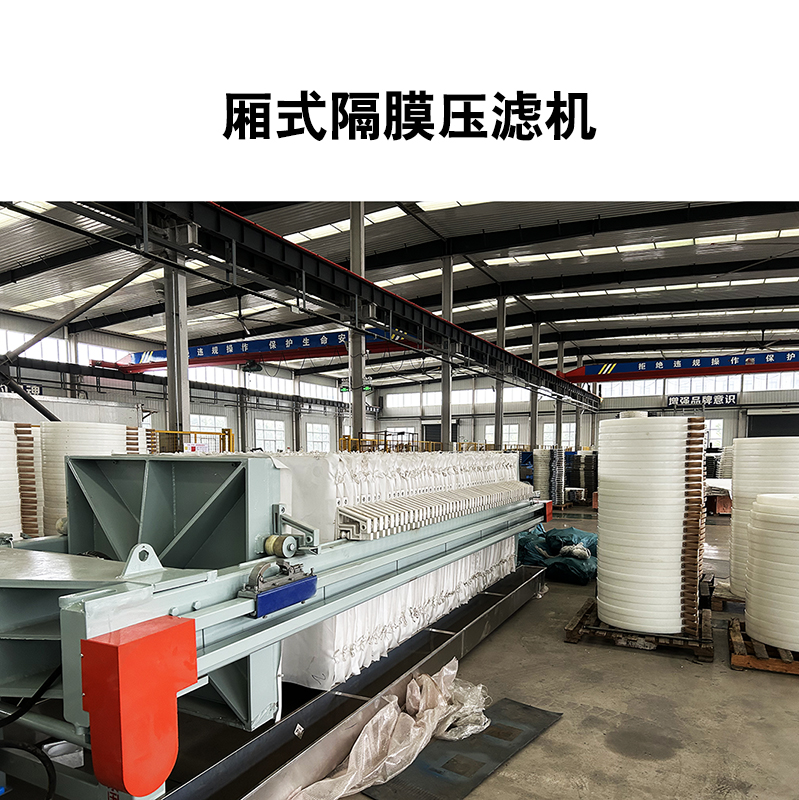

廂式隔膜壓濾機

  1. 機架:機架是板框壓濾機的主體結構,通常由鋼制材料制成,起到支撐和固定其他組件的作用。

  2. 過濾體系:包括濾板和濾框。濾板表面有溝槽,用于支撐濾布,而濾框和濾板的邊角上有通孔,組裝后構成完整的通道,用于通入懸浮液、洗滌水和引出濾液。濾布起密封墊片的作用。

  3. 壓緊裝置:用于壓緊濾板和濾框,使其緊密接觸,形成濾室。壓緊裝置可以通過手動螺旋、電動螺旋和液壓等方式來實現。

  4. 液壓系統:用于提供壓緊力,使濾板和濾框保持緊壓狀態,以便進行固液分離。液壓系統包括液壓缸、壓力控制閥等組件。

  5. 管路連接系統:用于連接進料泵、洗滌水泵、壓縮空氣等設備,確保固液分離過程中的物料流動。

  6. 控制裝置:通常采用PLC控制系統,用于監控和調節板框壓濾機的運行參數,實現自動化控制。

  7. 進料系統:包括進料泵、進料管道等,用于將懸浮液輸送到濾室中。

  8. 卸料系統:用于將過濾后的濾渣從濾室中卸出。

  板框壓濾機的過濾原理是利用濾板和濾框形成的濾室,通過壓緊裝置將濾板和濾框緊密接觸,使懸浮液中的固體顆粒被濾布阻隔,堆積在濾室中形成濾餅,而液體則通過濾布滲透排出。通過調節液壓系統、進料泵和洗滌水泵等設備,可以實現對過濾過程的自動控制,提高過濾效率和濾液質量。
