板框式壓濾機安裝

時間：2021-05-24 09:39:43 點擊：0次

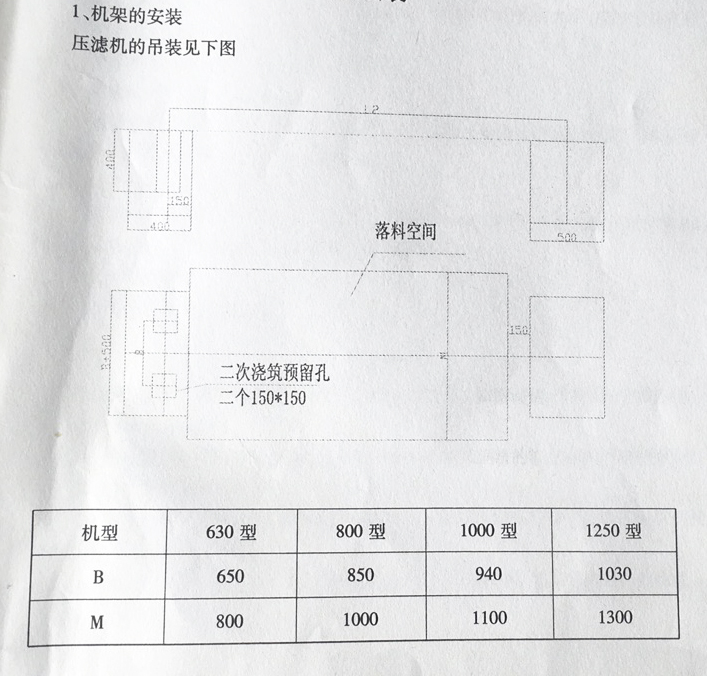

壓濾機機架安裝

　　1、壓濾機及架安裝

　　(1)地基結構應由建筑工程人員排色荷的情況講行設計,基礎采用二次灌漿,止推板端應用2一M20×300的地腳螺栓固定,油缸端不固定,經保證設備在受力情況下有一定自由度。

　　(2)機架安裝必須講行水平及對角線找正,基礎平面光滑,標高以卸渣操作方便為準,同時應考慮廠房下水地溝的開設。

　　2、濾板安裝:

　　濾板分為可洗滌濾板(有孔濾板)和非洗滌濾板(無孔濾板)。

　　3、濾布的裁剪和安裝

　　濾布可根據物料性質來選擇(濾布一般由用戶自備,也可由用戶提出具體條件，由我公司選配)。

　　板框式壓濾機的濾布,可根據濾板的尺寸和進料形式.開出進料口和洗水口折播在濾板上,長度和寬度稍大于濾板的尺寸。濾布與濾板對應孔的大小,應以對應孔徑的70%為宜(開孔前濾布應進行縮水處理)。

　　廂式壓濾機濾布的裁剪和安裝:見圖六。

4、液壓站與油缸的聯接

　　油箱內注人過濾清潔的液壓油(推薦采用30#液壓油或運動粘度為27 ~33cst的機械油),并達到油箱容積的4/5高度左右。

　　5、進料管路系統的安裝

　　管道的安裝可根據管口尺寸,結合用戶現場實際進行安裝,應注意管路的安裝、使用及維修必須方便,管道不得接錯,管線也盡量短。

　　6、電氣的安裝

　　電氣原理及安裝見圖四。

　　調試

　　壓濾機在出廠前已經調試完畢,一般無需再調整。如需調整,請按以下步驟調試:(一)試前應檢查:

　　1、機架各連接零部件有無松動,應及時調整緊固,應該潤滑的部位應保持良好的潤滑。2、電源接線是否正確。

　　3、液壓站是否正常,油是否清潔并回到油位。液壓站的各霉部件在出廠前均已調整完畢,一般無需用戶調整。

　　4、濾板的數量是否達到要求,排列是否整齊、正確;檢查濾布安裝有無折疊現象。
